Defensa de caucho de cono, Defensa de super cono

Defensa de caucho de cono, Defensa de super cono

Características
1. Comparada con sus homólogas, ofrece una absorción de energía incrementada en el 100%.
2. Comparada con otros tipos de defensas de caucho, como la de super celda por ejemplo, la defensa de caucho de super cono cuenta con un menor tamaño. Para ilustrar, una defensa de cono 800H puede ser utilizada para reemplazar una de super celda 1000H, ahorrando así en costos de construcción.
3. En ángulos de atraque menores de 10°, el sistema de defensa viene sin reducción de rendimiento.
4. La placa de choque en la parte delantera de la defensa reduce grandemente la fuerza de superficie del cuerpo externo del barco, protegiendo así al barco. La fuerza de superficie del barco puede ser controlada en 25T/m2 o menos, haciendo a la defensa ideal para proteger barcos de gran tamaño durante el atraque.
5. El enchapado UHMWPE para las placas de choque está disponible para reducir la fricción entre el barco y la defensa de caucho, permitiendo un coeficiente de fricción menor de 0.2. Esto ayuda a reducir el estrés de corte generado por la defensa durante el proceso de amarre del barco, asegurando así la vida útil de la defensa.
6. Una estructura completamente cerrada para las placas de choque ayudan a asegurar su fortaleza y resistencia a la corrosión.
7. Gracias a las placas de choque enchapadas, la defensa de caucho de cono no tiene contacto directo con los barcos. Por lo tanto, la defensa no se desgastará y su servicio de vida está garantizado.

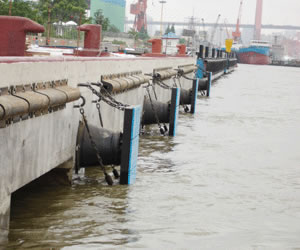

Aplicaciones
1. La defensa de caucho de cono es ideal para muelles que requieren un sistema de defensa con baja fuerza de reacción y una alta absorción de energía.
2. Ideal para ocasiones donde se requiere de una pequeña fuerza de superficie a través de los paneles externos del barco.
3. Aplicable para grandes muelles como ancladeros de petróleo, terminales de contenedores, etc.
4. En adición a lo anterior, nuestras defensas de super cono pueden ser utilizadas en cualquier lugar donde son utilizadas defensas de super celda.

Comparación

Tipo Deformación de compresión diseñada % Fuerza de reacción KN Absorción de energía KN·M Radio de altura Observaciones
Defensa de caucho de super celda 1000H 52.5 445 195 1 Tipo de fuerza de reacción estándar
Defensa de caucho de cono 800H 70 450 189 0.8 Tipo de fuerza de reacción estándar

Defensa de caucho de cono, tipo ZC

Características
1. La defensa de caucho de cono tipo ZC cuenta con una gran deformación de compresión diseñada y una alta absorción de energía.
2. Fácil instalación.
3. Una placa de choque en la parte frontal está disponible para reducir la fuerza de superficie a través del cuerpo del barco durante los procesos de atraque.

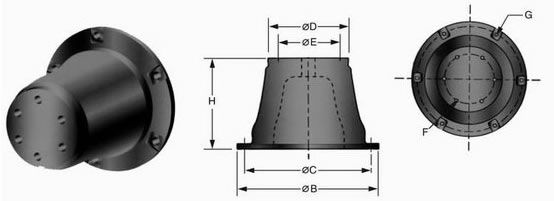

Especificaciones

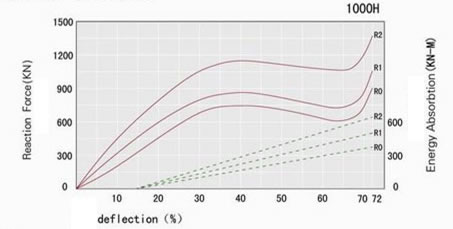

Curva de rendimiento

Especificaciones H B C D E F G Peso
(mm) Φ(mm) Φ(mm) Φ(mm) Φ(mm) #×Type #×Φ
(mm)
(kg)
ZC600H 600 900 810 510 390 6×M24 6×30 235
ZC700H 700 1050 945 595 455 6×M30 6×38 350
ZC800H 800 1200 1080 680 520 6×M36 6×44 540
ZC900H 900 1350 1215 765 585 6×M36 6×44 765
ZC1000H 1000 1500 1350 850 650 6×M42 6×50 1050
ZC1100H 1100 1650 1485 935 715 6×M42 6×50 1400
ZC1150H 1150 1725 1550 998 750 6×M42 6×50 1600
ZC1200H 1200 1800 1620 1020 780 6×M42 6×50 1950
ZC1300H 1300 1950 1755 1105 845 6×M48 6×56 2400
ZC1400H 1400 2100 1890 1190 930 6×M48 6×60 3060
ZC1600H 1600 2400 2158 1360 1040 6×M48 8×60 4600
ZC1800H 1800 2700 2428 1528 1170 6×M56 10×74 6600

Rendimiento

Nota: Tolerancia de rendimiento ±10%

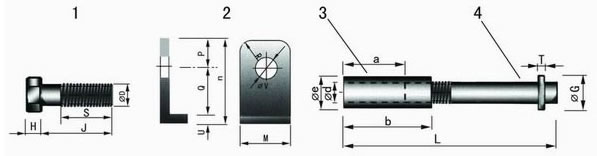

Partes incrustadas de la defensa de caucho de cono

No. Nombre Material
1 Perno 1Cr13 (2Cr13)
1Cr18Ni9Ti
1Cr18Ni9Ti
2 Arandela Acero Q235 galvanizado en caliente
Acero Q235 galvanizado en caliente
3 Tuerca de anclaje 1Cr13 (2Cr13)
1Cr18Ni9Ti
0Cr17Ni12M02
4 Perno de anclaje (bordo de anclaje) Acero Q235

Especificaciones de las partes incrustadas

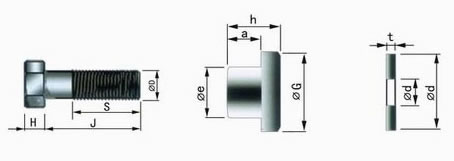

Partes de conexión entre la defensa y las placas de choque

Partes de conexión entre las placas de choque y su enchapado

Especificaciones del artículo Perno Tuerca Arandela
D J S H h a e D G d1 d t
M16 16 45 40 10 20 11 28 16 40 32 17.5 2.5
M20 20 45 40 12 20 11 32 20 36 46 22 2.5
Material Acero Q235 galvanizado en caliente, 1C13(2Cr13)1C18Ni9Ti 0Cr17Ni12MO 1C13(2Cr13)1C18Ni9Ti 0Cr17Ni12MO Acero Q235 galvanizado en caliente

Como un profesional fabricante de defensas de caucho de cono en China, proveemos no solo defensas de super cono, sino también defensas de caucho cilíndricas, defensas de caucho tipo ala, empaque de caucho para esquina, anillo de expansión de agua y productos de sellado de caucho para instalaciones de embarque.
